氣動隔膜泵的工作原理是動力端馭動液壓缸并完成漿料的輸送。而動力端的曲軸結構，是氣動隔膜泵的關鍵部件之一，其設計水平的高低可以直接影響整機的性能。目前，廣泛使用的隔膜泵產品設計方法是平面簡化結構設計法，把三維空間的設備結構簡化為二維平面問題。由于在簡化時諸多考慮的是設備的線性尺寸，不能很好的描繪其空間形狀。

 一、隔膜泵因為其性能的原因，在化工行業使用的越來越多，氣動隔膜泵的使用越來越普遍，所以使用的量就越來越大。然而很多人買回去之后發現隔膜泵打不出液體，如果不是行內人，或者不會維修的人就會束手無策。下面總結一下氣動隔膜泵打不出液體的原因，有以下幾點：

  1、注意不要把泵的進出口接反了，泵是進口在下，出口在上。如果是氣動隔膜泵泵體內的易損件磨損了，這種情況下相對比較容易解決，更換一個新的配件就可以了。

  2、空壓機起源過低會氣量不足(正常氣壓是5-7公斤)；液體比重過大，或者說濃度過大，泵的吸程達不到，所以這種情況下，泵在工作，但是打不出液體。

  3、進氣口的氣源壓力不夠，一般國產氣動隔膜泵的氣源壓力范圍一般在2-7kg，大于或者小于這個值泵都不能正常工作，進液口管道密封不好，這樣的話，泵是正常工作，但是打不出液體。

  4、氣動隔膜泵泵體內的閥球和球座密封不好，打出的液體立馬又回流回去了，這種情況下，泵體是出液體的，但是流量很小，揚程非常低。

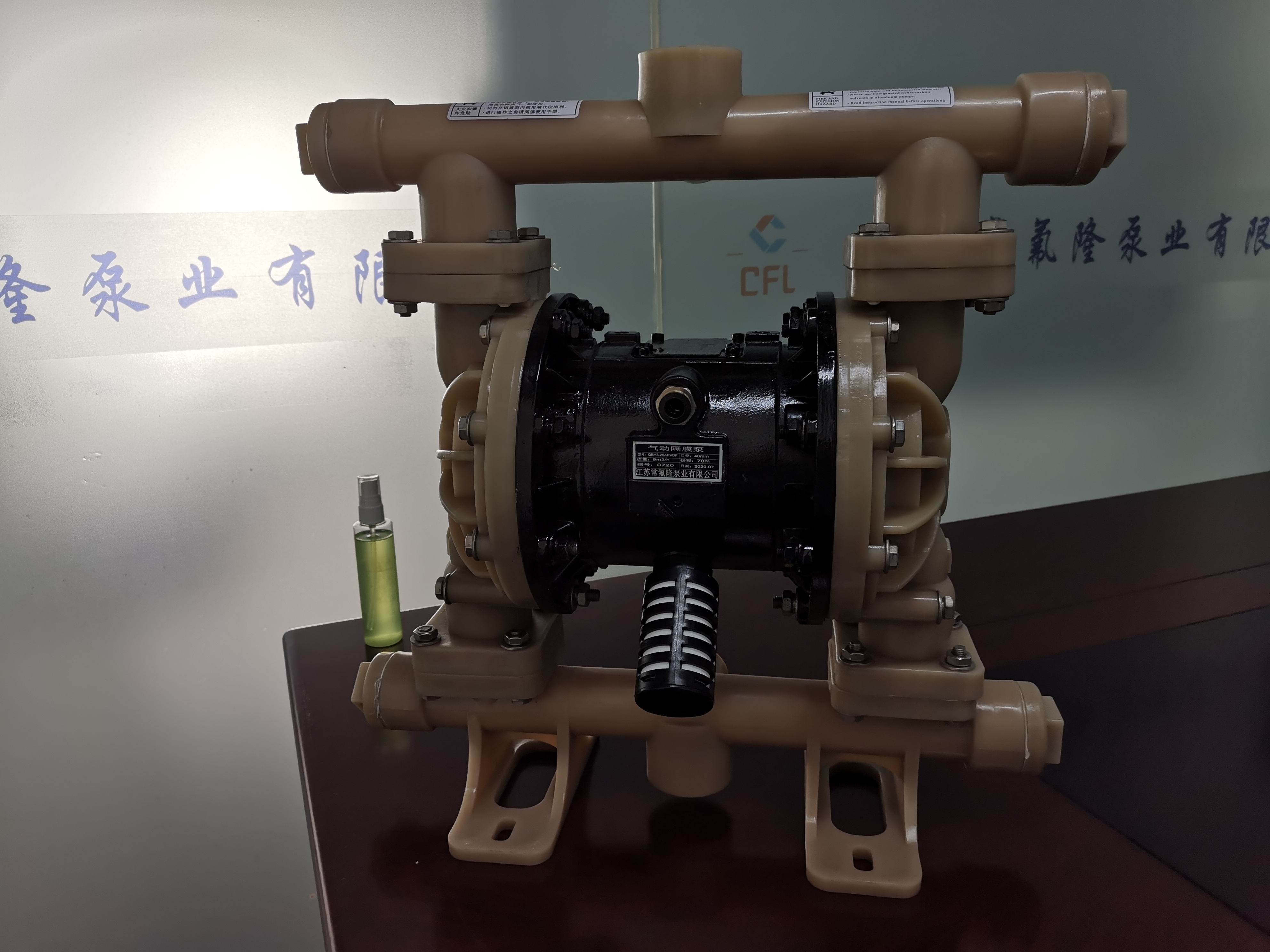

  二、氣動隔膜泵是一種新型輸送機械，采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。隔膜片要有良好的柔韌性，還要有較好的耐腐蝕性能，通常用聚四氟乙烯、橡膠等材質制成。隔膜片兩側帶有網孔的鍋底狀零件是為了防止膜片局部產生過大的變形而設置的，一般稱為膜片限制器。氣動隔膜泵的密封性能較好，能夠較為容易地達到無泄漏運行，可用于輸送酸、堿、鹽等腐蝕性液體及高粘度液體。
